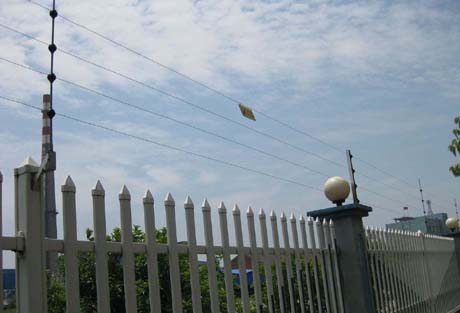

电子围栏周界防盗报警系统由电子围栏主机和前端探测围栏组成。电子围栏主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。通过控制键盘或控制软件，可实现多级联网。电子围栏是一种主动入侵防越围栏，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命，并把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。电子围栏的阻挡作用首先体现在威慑功能上，金属线上悬挂警示牌，一看到便产生心理压力，且触碰围栏时会有触电的感觉，足以令入侵者望而却步；其次电子围栏本身又是有形的屏障，安装适当的高度和角度，很难攀越；如果强行突破，主机会发出报警信号。电子围栏的发展来自欧美，现代的电子围栏来源于澳州，电子围栏分为安防电子围栏和畜牧业电子围栏和动物园专用电子围栏。在中国已获得广泛应用，已经成功应用于奥运会、世博会、国家电网等重大项目，成为周界报警领域的主要产品。2008年，电子围栏国家标准颁布，其标准号为:GB/T7946-2008。

发展趋势

    电子围栏系统不仅需要实现报警，还要通过高压脉冲起到阻挡、威慑等作用。因此当其与其它安防系统进行联动时，绝大部分电子围栏系统只能基于开关量信号的交互，以及警情的就地查看。而无法实现远程实时了解电子围栏系统的工作状态，更不能远程调配脉冲电子围栏的工作参数。

    随着安防行业迈入网络化，据市场反馈，网络安防产品的需求持续走高，作为网络安防产品的新军——网络电子围栏也将凭借其成熟的系统技术和顺应市场的价格体系，完成电子围栏网络化大潮的技术革新，既满足用户现实需求，又填补市场的空白。

网络化优点

1、集中式整体化管理

    系统传感层控制主机除了主要连接前端围缆传感器外，还兼有直接接驳开关量接口，从而很方便就近接入其它报警探测设备;而控制层设备能通过总线技术和地址码模块整合与兼容第三方周界报警探测设备，由此形成一个统一的周界报警管理平台。所有报警信号都能接入到管理中心的终端控制机(控制键盘)，工作人员可以对其进行统一的管理。另外控制键盘能将报警、设备参数等信息转换为基于TCP/IP网络标准的数据，获权限管理者不仅仅可以在本地查看，无需借助专业软件，便可在其他终端通过网络进行访问。

2、化繁为简的状态查询

    传统的电子围栏主机虽然针对主机故障、主/备电源离线等情况配备了自动报警等功能，但却只能实现就地独立设备状态反馈。如需对多台主机、键盘等设备统一查询，往往还需要安排人员前往现场查看，要实现异地查询更是难上加难。利用网络技术就可以很好地解决这一问题，实现维护检查的化繁为简。

3、实时管控，对应及时

    实现24小时不间断的实时数据采集及管控。面对突发事件，管理人员可以迅速从总部或外接客户端远程接入到电子围栏系统，实施紧急处理，大大提升了事故处理的效率，降低了损失扩大的风险。

    网络电子围栏种结合了传统电子围栏技术与网络技术，其终端控制机可通过网络传送信息到Web服务器。用户可直接用浏览器观看Web服务器上的报警信息，授权用户还可设定系统配置。

结构体系

    网络电子围栏的总体架构体系从下往上可分为物理层、传感层、控制层、网络层、应用层共五层结构。

1、物理层

    目前的安防理念“阻挡为主，报警为辅”，颠覆了传统的安防系统以“报警为主”的概念，是当下技防技术的发展趋势，监控摄像头，被动红外探测、主动红外对射等等，都可以记录犯罪行为，且都可发出报警信号，却不能有效制止违法犯罪行为，而采用电子围栏前端系统即可解决此类问题，通过安装在围墙周界的电子围栏可有效增加围墙高度，并在围栏上接入非致命高压脉冲，对入侵者形成物理阻挡和电打击，有效的威慑入侵者，阻止入侵行为的发生。

2、传感层

    网络电子围栏系统前端传感器，电子围栏控制主机是产生和接收高压脉冲信号的设备，在脉冲电子围栏前端处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到网络电子围栏控制层，其构成传感层。

3、控制层

    周界安防系统往往需要管理很大的范围，以及许多前端报警设备，为提高系统工作效率，需具备集中管理功能。根据周界安防系统特点，优先采用Modbus数据总线技术，对前端传感器层设备进行整合和管理控制，实现布撤防、工作模式调节、报警信号分析处理、管理控制和信号网络上传等功能。

4、网络层

    随着“平安城市”和“智慧城市”理念的提出，具有网络管理功能的电子围栏系统越来越受用户的青睐。对应用户的不同需求支持局域网、广域网、Internet等多种网络结构。为系统设备提供网络通讯支持的基础，实现前端报警设备信息传输。

5、应用层

    系统业务应用层主要提供系统的功能模块，如电子围栏远程控制、报警联动处理和其他安防系统接入功能。通过与其他系统的整合，可以对监控现场的周界、楼宇、消防设备进行实时监控，实时处理报警信号，如有入侵行为发生，联动视频设备进行录像抓拍取证，并进行声光警示，同时提醒远程工作人员进行处理，以保障前端监控现场安全。此外系统应提供开放式的系统接口，可实现与其他安防系统的扩展。

主要功能

(1)具有物理屏障、主动反击、延迟入侵、准确报警等特性

(2)基于脉冲机制，抗干扰能力强，适用范围广

(3)适应任意复杂地形环境，实施方便

(4)零误报率，可靠性高，克服了传统的红外、感应、振动电缆等技术缺陷，报警基本不受气候、地形、树木、小动物等影响。

(5)无盲区、无死角、无漏洞。前端围栏是有形的围栏，可以随着地形高低起伏任意架设。

(6)完全拥有自主知识产权，内置多项专利技术

(7)权威检测，在确保防护强度前提下对人体无伤害，安全可靠通过公安部安全与警用电子产品检测中心型式检验通过省质量技术监督局产品质量技术标准认定获得公安厅安防产品生产销售许可

(8)基于“阻挡为主、报警为辅”全新周界防护理念，以防护反击降低发案率，通过强力阻挡和准确报警实现提前响应

(9)集“强力阻挡、威慑反击、智能报警”功能于一体威慑：带有高压脉冲电的前端围栏给入侵者极大的威慑感阻挡：有形围栏给入侵者带来了很多阻碍报警：如强行入侵，则系统自动发出声、光报警，并可以与其它安防系统联动(如报警主机、视频监控系统、CCTV、110报警等)。

组成部份

    电子围栏由主机和前端组成，主机包括单防，双防和多防，控制高低压切换及报警功能，并可与监控联动，前端部份主要有合金线、高压绝缘线、终端杆、中间杆、各类绝缘子、警示牌、万向底座、线线连接器、紧线器等组成，可拉成四线、六线或多线。

应用范围

    电子围栏以其独特的性能，被广泛应用于变电站、电厂、水厂、工厂、工业重地、工矿企业、物资仓库、住宅小区、别墅区、学校、机场、水产养殖及畜牧场所、政府机构、重点文物场所、军事设施、监狱、看守所等有围墙及需要围墙的场所。

优点

    根据国际周界安防领域“威慑为主，报警为辅”的理念，解决了红外对射、振动电缆、感应电缆、张力网、交流高压电网等传统周界安防产品安全可靠性低的缺点，集阻挡、威慑、报警多重功能于一体，并可与其他安防报警系统联动，实现周界安防的全天候智能化安全保障。

1、系统稳定，误报率极低

2、安全可靠，适应性

3、无生命危险

4、方便提高安全等级和扩容

报警原理

    脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，如果有人入侵或破坏前端围栏，或切断供电电源，脉冲主机会发生报警并把报警信号传给其它的安防设备。

对防区要求

    电子围栏的设计根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级：

1）具有威慑性。整个周界设一个防区，如安装在墙顶上的4线或6线系统。具有阻挡报警和威慑作用。　

2）中等安全级。每一防区长度不大于300米，大于300米的应分成多个防区。　

3）高等安全级。每一防区长度定在100米之间，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区。报警输出通常和CCTV、红外对射、射灯，报警器等其他安防系统联动。在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。

安装要求

独立式电子围栏

    直接架设在地面上。其高度约2米左右，一般安装10-12根线缆。考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于1.2m的防护墙或围墙。其间的净空距离应不小于1m, 使独立式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。　

附属式电子围栏

    附属在围墙上，附属式电子围栏主要用在有较高安全级要求而不占用外围土地的场合。对现有围墙有三点要求。一是围墙应有足够的牢度，能承受电子围栏的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须小于50mm，以免人手伸入，触及附属在墙内侧的电子围栏。墙顶式电子围栏，在中国较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜一定的角度安装。电子围栏的高度为0.8m左右。
